Панели подстанционные ЩО-70 предназначены для приема и распределения электрической энергии, а также защиты при перегрузках и коротких замыканиях, для нечастых (до трех в час) оперативных коммутаций, устанавливаются в трехфазных сетях напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземленной нейтралью.
ЩО-70 предназначены для комплектования щитов распределительных устройств напряжением 0,4 кВ (РУ - 0,4 кВ) подстанций, главных распределительных щитов (ГРЩ) производственных и общественных зданий и для эксплуатации в закрытых специальных помещениях.
Виды панелей ЩО-70:
- вводные;
- линейные;
- секционные;

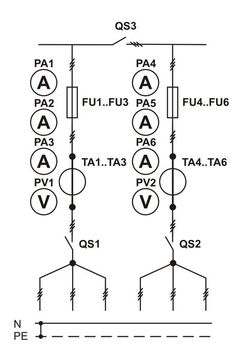

- вводно-секционные;
- диспетчерского управления наружным освещением;
- торцевые;
- автоматического ввода резерва (далее АВР).
ЩО-70 изготавливаются:

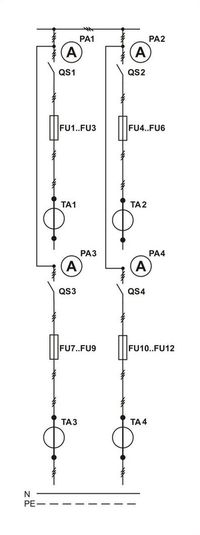

- с рубильниками и предохранителями;

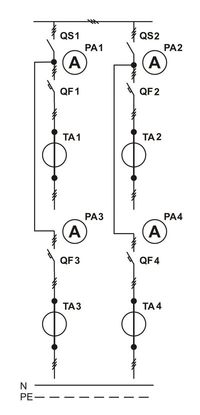

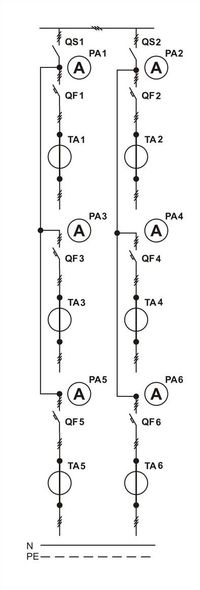

- с автоматическими выключателями.
ЩО-70 могут оснащаться:
- аппаратурой автоматического ввода резерва;
- автоматикой ограничения нагрузок (АОН);
- аппаратурой учета;
- блоком управления освещением и т.д.
Аппаратура автоматического ввода резерва (АВР) может быть размещена как в отдельной панели, так и в панелях вводов и секционного выключателя (при их совместном применении).
Собранные в щит панели объединяются сборными шинами. При двухрядном расположении щиты комплектуются шинным мостом.
Панели вводные и вводно-секционные имеют изолированную нулевую (N) с корпусом защитную (PE) шины, укомплектованные контактными зажимами.
| Наименование показателя | Значение |
|---|---|
| Номинальное напряжение, В | 380 |
| Номинальная частота, Гц | 50 |
| Номинальный ток щита (сборных шин), А, не более | 2000 |
| Номинальный ток аппаратов ввода, А, не более | 2000 |
| Номинальный ток аппаратов распределения, А, не более | 1600 |
| Номинальный ударный ток к.з. на шинах в течение 1с, кА при 1н панели до 1000 А | 32 |
| Номинальный ударный ток к.з. на шинах в течение 1с, кА при 1н панели 1600 А, 2000 А | 51 |
| Номинальный режим работы | Продолжительный |

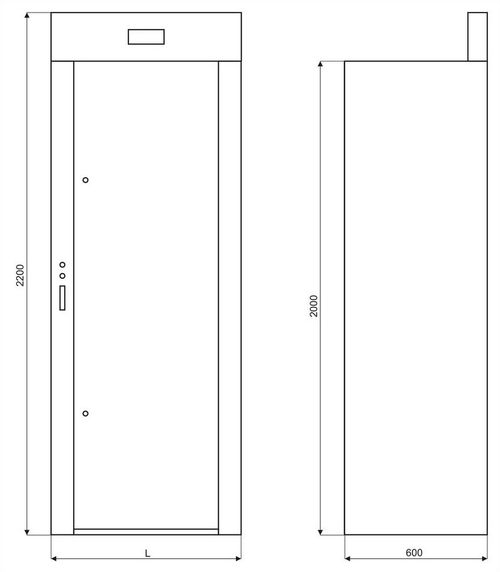

| Исполнение по способу установки | Напольное |
| Степень защиты оболочек со стороны фасада по ГОСТ 14254-96 | 1Р20 |
| Масса панели, кг, не более | 250 |
| Срок службы, лет, не менее | 25 |
Условия эсплуатации ЩО-70:
- высота установки над уровнем моря не более 1000 м;
- окружающая среда - атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Формулировка заказа
При заказе панели ЩО-70 необходимо указать тип панели в соответствии со структурой условного обозначения, количество и номинальные токи плавких вставок предохранителей или тепловых максимальных расцепителей тока автоматических выключателей, номинальные токи (первичный и вторичный) для трансформаторов тока и их количество.
