Вводно-распределительные устройства предназначены для приема, распределения и учета электроэнергии напряжением 400/230В в сетях трехфазного переменного тока частотой 50Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений.
Металлический корпус ВРУ может быть сварной или разборной конструкции. Съемный цоколь упрощает работы по монтажу корпусов на объекте. Ввод и вывод проводов и кабелей осуществляются снизу шкафа.
ВРУ соответствуют требованиям ГОСТ 19734-80 и применяются в жилых, общественных зданиях и сооружениях; административных и бытовых зданиях.
| Название | Обозначение | Габариты: HxLxB | Вес, кг | Цена, бел. руб. без НДС |
|---|---|---|---|---|
| Корпус ВРУ, сварной, 1дв., цоколь 120мм Исполнение IP31 |
ВРУ-1720-800-450-76-УХЛ3-IP31 | 1720х800х450 | 53 | 236,35 |
| Корпус ВРУ, сварной, 1дв., цоколь 120мм Исполнение IP54 |
ВРУ-1720-800-450-76-УХЛ3-IP54 | 1720х800х450 | 53 | 243,39 |
| Корпус ВРУ, разборный, 1дв., без цоколя Исполнение IP31 |
ВРУ-1700-800-450-76-УХЛ3-IP31 | 1700х800х450 | 50 | 236,68 |
| Корпус ВРУ, разборный, 2дв., без цоколя Исполнение IP31 |
ВРУ-1700-800-450-76-УХЛ3-IP31-2 | 1700х800х450 | 53 | 286,36 |
| Корпус ВРУ, сварной, 1дв., цоколь 120мм, с монтажными швеллерами (8шт.) Исполнение IP31 |
ВРУ-1720-800-450-76-УХЛ3-IP31 | 1720х800х450 | 66 | 292,51 |
| Корпус ВРУ, сварной, 1дв., цоколь 120мм, с монтажными швеллерами (8шт.) Исполнение IP54 |
ВРУ-1720-800-450-76-УХЛ3-IP54 | 1720х800х450 | 66 | 300,98 |
| Монтажная панель ВРУ | 1333х733х17 | 13 | 54,09 |
Комплектация: корпус, знаки электробезопасности, замки М22 с ключом.
Расшифровка обозначений: ВРУ-1720-800-450-76-УХЛ3-IP31 (IP54)
- ВРУ – корпус ВРУ
- 1720-800-450 – габаритные размеры ВхШхГ мм
- 7 – тип покрытия - ППК/шагрень 6 – цвет краски RAL 7035 (или другой по заказу).
- УХЛ3 – климатическое исполнение по ГОСТ15150
- IP31, IP54 – степень защиты по ГОСТ 14254
Основные параметры и характеристики.
| Наименование показателя | Значение |
|---|---|
| Номинальное напряжение, В | 400 |
| Номинальная частота, Гц | 50 |
| Номинальный ток шкафа, А (не более) | 630 |
| Номинальный ток аппаратов ввода, А (не более) | 630 |
| Номинальный ток аппаратов распределения, А (не более) | 400 |
| Предельная коммутационная способность аппаратов распределения, кА (не более) | 1,5 |
| Номинальный ударный ток к.з. на шинах, кА (не более) | 10 |
| Номинальный режим работы | Продолжительный |
| Исполнение по способу установки | Напольное |
| Срок службы, лет (не менее) | 25 |
Структура условного обозначения
Вводно-распределительные устройства представляют собой панели одностороннего обслуживания, которые могут объединяться в щиты (многопанельное исполнение).
В качестве аппаратуры ввода, распределения и защиты во ВРУ используют рубильники, переключатели, автоматические выключатели, предохранители. По заказу могут устанавливаться устройства защитного отключения (УЗО).
Дополнительно ВРУ могут оснащаться аппаратурой автоматического вода резерва (АВР) и блоками автоматического или диспетчерского управления освещением.
Функциональные блоки (АВР и управления освещением) выполняются в виде самостоятельных конструктивных устройств, встраиваемых во ВРУ.
Ввод питающих проводов и кабелей осуществляется снизу, а вывод отходящих проводов или кабелей – вверх и вниз. По требованию потребителя крышки ВРУ могут иметь отверстия для ввода и вывода проводников. Нижняя крышка панелей съемная.
Конструктивно во ВРУ обеспечивается возможность пломбирования испытательных блоков (коробок) с зажимами или сборок из наборных зажимов при использовании их в цепях учета.
Предусмотрено внутреннее освещение для обслуживания и ремонта ВРУ при отключенном вводном аппарате.
Панели имеют изолированную нулевую (N) и связанную с корпусом защитную (PE) шины, укомплектованные контактными зажимами.

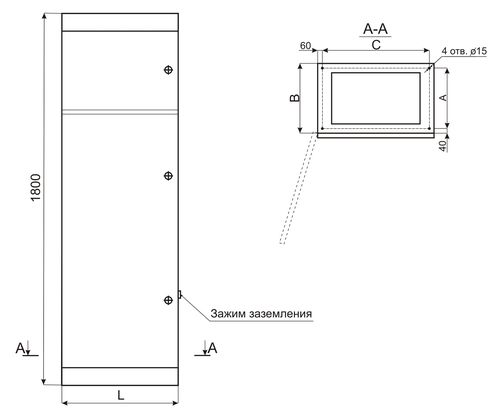

Габаритные и установочные размеры.
| Размеры, мм | Масса, кг (не более) | ||||
|---|---|---|---|---|---|
| L | B | A | C | D | |
| 500 | 300 | 220 | 380 | 60 | 65 |
| 800 | 450 | 370 | 680 | 60 | 97 |
Условия эсплуатации:
- высота установки над уровнем моря не более 1000 м;
- окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
При заказе необходимо указать:
- тип ВРУ в соответствии со структурой условного обозначения;
- количество и номинальные токи плавких вставок предохранителей или тепловых максимальных расцепителей тока автоматических выключателей; уставки УЗО;
- параметры трансформаторов тока;
- для счетчиков прямого включения – номинальный ток и (или) тип счетчика;
- для панели со степенью защиты IP54 ввод-вывод сверху (или снизу), количество сальников, тип и сечение отходящих кабелей или диаметр отверстий под вводы кабеля;
- при отсутствии в заказе сведений о количестве и диаметре сальников или отверстий под вводы кабеля, панели поставляются без отверстий и сальников.
